для считывания данных с ЛАБОРАТОРНОГО оборудования
Артикул: см. таблицу
Стоимость:
(см. таблицу) BYN + 20 % НДС
(см. таблицу) RUB + 0 % НДС
Скачать бесплатно ПО R-LIMS RCV, руководства пользователя, видеоинструкции, драйвера, другие материалы
Назначение
Модули R-LIMS предназначены для считывания данных с лабораторного оборудования и передачи полученных данных в стандартизированном формате в лабораторные информационные системы (LIMS, LIS, LES, MES, SCADA, другие) от любых разработчиков.
Данные модули выполняют функции Hardware Abstraction Layer, т.е. являются слоем программно-аппаратного обеспечения, который берет на себя специфичные команды для каждого прибора, предоставляя унифицированный интерфейс для управления автоматизированным системам, позволяя их разработчикам сконцентрироваться на управлении процессами и потоками данных, а не протоколами обмена данных, специфичными для каждой единицы оборудования. Это позволяет также значительно повысить стабильность работы систем и сэкономить бюджеты на автоматизацию.
Приборы, с которых можно считывать показания
(при наличии в них интерфейса)
— лабораторные, аналитические, микро-весы;
— анализаторы влажности;
— фотометры и пламенные фотометры;
— термогигрометры и барометры;
— счетчики электроэнергии;
— автоматические титраторы;
— вискозиметры;
— рефрактометры и поляриметры;
— фармацевтические тестеры;
— различные датчики;
— универсальные вольтметры (мультиметры) и другое оборудование для ЭФИ;
— термометры (вторичные преобразователи) с подключенными термодатчиками — термопарами, термосопротивлениями;
— цифровые штангенциркули, микрометры, индикаторы, другие геометрические СИ;
— цифровые манометры и вакууметры;
— pH-метры, кондуктометры и иономеры;
— многие другие приборы.
Не важен производитель, модель и дата выпуска. Важно только наличие интерфейса в приборе и возможности считать необходимые данные.
Примеры приборов, для которых уже настраивалось
подключение через модули R-LIMS:
Решаемые проблемы
1. Отсутствие единых подходов к обмену данными у производителей лабораторного оборудования
Каждый производитель лабораторного оборудования, которое способно экспортировать данные, передает эти данные в абсолютно разном виде, на разных режимах, разными протоколами и по разным принципам. В мире нет единых подходов к экспорту данных, позволяющих заложить их в лабораторные компьютеризированные системы и подключать любое оборудование.
Модули R-LIMS решают данную проблему. В них загружается программное обеспечение (прошивки), подобранное конкретно для запрашиваемого лабораторного оборудования. У предприятия НПЦ Референс имеется библиотека уже расшифрованных протоколов для большого количества разных приборов, которая постоянно пополняется. В случае, если для запрашиваемого прибора ранее не расшифровывался протокол, то НПЦ Референс готов сделать расшифровку бесплатно (при доставке прибора в офис предприятия в г.Минск или в офис авторизованного дилера — на 1-2 раб. дня) или в соответствии с нормо-часами с выездом в вашу лабораторию (лабораторию вашего заказчика).
2. Передача снимаемых данных в стандартизированном формате
Модули R-LIMS преобразуют полученные с приборов данные в стандартный вид, готовый для легкого понимания лабораторными информационными системами. Если в лаборатории используются большое количество модулей R-LIMS, то все они будут передавать данные в формате с едиными принципами.
3. НЕТ — проводам
Модули R-LIMS могут передавать данные не только по кабелям, но и беспроводным способом, подключаясь к WiFi сети лаборатории. Это упрощает автоматизацию и устраняет лишние коммуникации на столах с лабораторным оборудованием, устраняет необходимость установки ПК возле каждого прибора. Также подобное решение повышает стабильность всей системы.
4. UI/UX
Модули R-LIMS являются законченным коммерческим изделием, размещенным в корпус, с продуманной логикой работы, удобными сценариями взаимодействия и обратной связи. Различные исполнения модулей позволяют реализовать различные сценарии считывания показаний. Оператор при работе с модулями однозначно понимает состояние модуля и успешность считывания показаний.
Пользователь однозначно оценит удобство работы с нашими модулями.
5. Можно не разрабатывать собственное ПО
Если у вас нет потребности в сложной интеграции модулей R-LIMS в собственные автоматизированные системы, то вы можете использовать бесплатное фирменное ПО R-LIMS RCV, которое позволяет реализовать большое количество сценариев работы с модулями и импортировать показания в обычные программы на ПК типа Excel, Word, 1C и другие.
СПЕЦИФИКАЦИИ
Доступные в модулях интерфейсы для подключения к приборам:
RS232, RS485, RS422, WiFi, USB, BLE, CAN, Ethernet (а так же проприетарные интерфейсы)
Интерфейсы передачи уже считанных показаний:
USB type C кабель (COM-порт);
Wi-Fi (TCP/IP)
Wi-Fi (GET-запросы (HTTP)).
Требования к WiFi сети:
2,4 ГГц
Дальность стабильного подключения при работе по WiFI сети в реальных условиях помещений:
10-20 м от точки доступа
Способы инициирования считывания показаний:
физической кнопкой;
«виртуальной кнопкой»;
через интерфейс самого подключаемого прибора
(при наличии возможности).
Источник питания
5 В, рекомендуется до 3А, USB A — USB type C кабель (рекомендуется с поддержкой быстрой зарядки)
Гарантия:
2 года
(не распространяется на механические повреждения портов в модуля)
Ориентировочные стоимости и основные характеристики
Серия модулей
Описание интерфейсов, портов, особенностей
Стоимость без НДС
R-LIMS-232
базовый RS-232 (самый распространенный), порт DB9F
500 — 600 BYN
13 900 — 16 700 RUB
R-LIMS-232-L
RS-232 с питанием интерфейса или с аппаратным flow-контролем или иными усложнениями, порт DB9F
1 100 — 1 400 BYN
36 200 — 38 900 RUB
R-LIMS-232-X

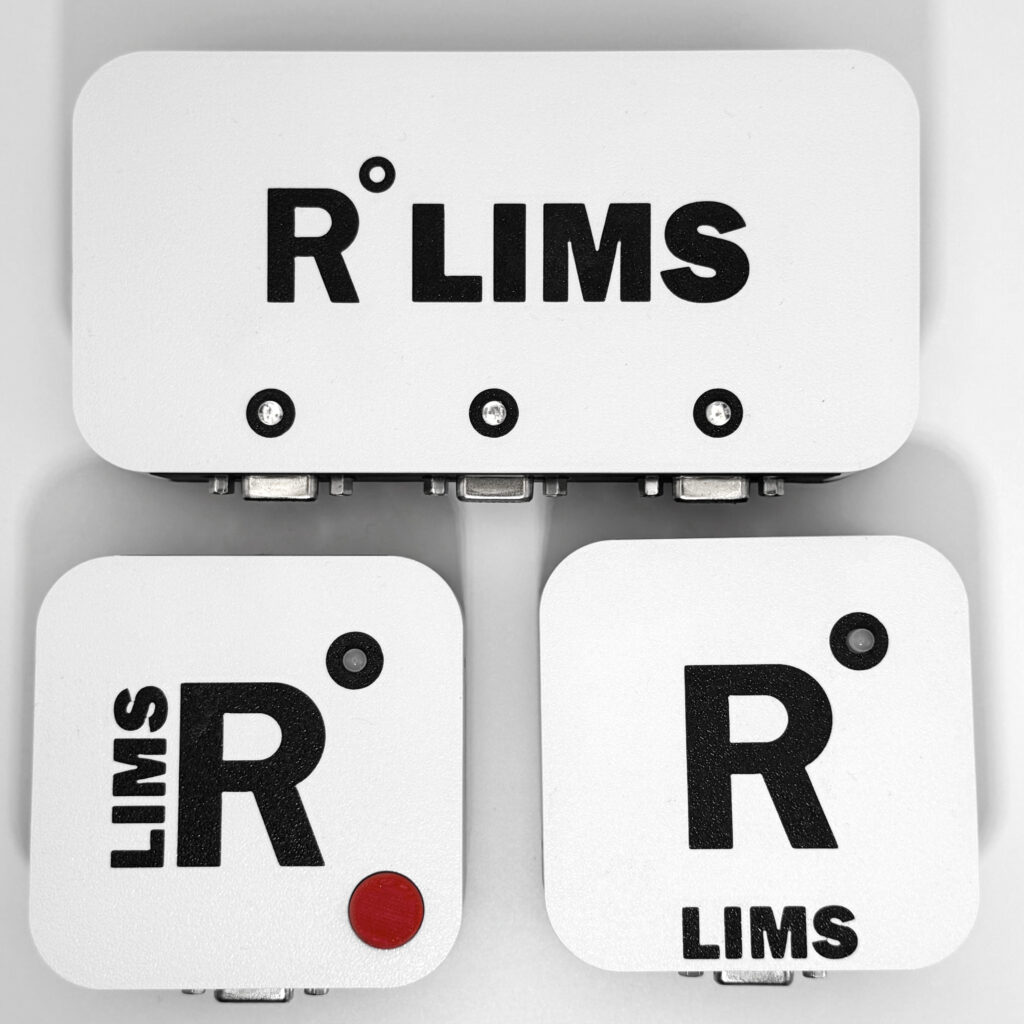

несколько (2-4) независимых портов с RS-232 на 1 модуль, порт DB9F
1 100 — 2 250 BYN
30 600 — 62 500 RUB
R-LIMS-485
RS-485 без источника питания для интерфейса, порт — винтовые клеммы
500 — 600 BYN
13 900 — 16 700 RUB
R-LIMS-485-L
RS-485 с источника питания для интерфейса, порт — винтовые клеммы и HX2.54
700 — 800 BYN
19 500 — 22 300 RUB
R-LIMS-USB
USB (виртуальный COM-порт), порт — USB type A. Подходит для CDC-ACM, CH340/341, FT232RL, CP2102, PL2303, других
1 100 — 1 200 BYN
30 300 — 33 400 RUB
R-LIMS-WIFI
Wi-Fi TCP/IP
500 — 600 BYN
13 900 — 16 700 RUB
R-LIMS-BL
Bluetooth
3 000 — 3 100 BYN
83 400 — 86 200 RUB
R-LIMS-ETH
Ethernet («LAN»), порт — RJ45, TCP/IP, с питанием (PoE) или без питания для устройства
700 — 1 000 BYN
19 500 — 27 800 RUB
R-LIMS-422
RS-422, порт — винтовые клеммы
700 — 800 BYN
19 500 — 22 300 RUB
R-LIMS-CAN
CAN, порт — винтовые клеммы
1 000 — 1 100 BYN
27 800 — 30 600 RUB
R-LIMS-CCP
R-LIMS-MICRO
Chinese caliper protocol или Mitutoyo-подобный или Digimatiс-подобный
500 BYN
13 900 RUB
- кабель для подключения модуля к прибору;
- переходники;
- USB кабель для подключения модуля к ПК;
- блок питания;
- аккумулятор 3,7 В, 800-900 мА*ч, тип 14500 (для портативных);
- зарядное устройство для аккумуляторов (для портативных);
- различные расширительные узлы для модулей.
КОМПЛЕКТНОСТЬ:
- модуль связи R-LIMS с установленной прошивкой;
- общее руководство по эксплуатации (в электронном виде - скачивается с сайта);
- фирменное ПО для работы и настройки модулей R-LIMS RCV (в электронном виде - скачивается с сайта);
- памятка по подключению (для конкретного прибора);
- транспортная упаковка.
