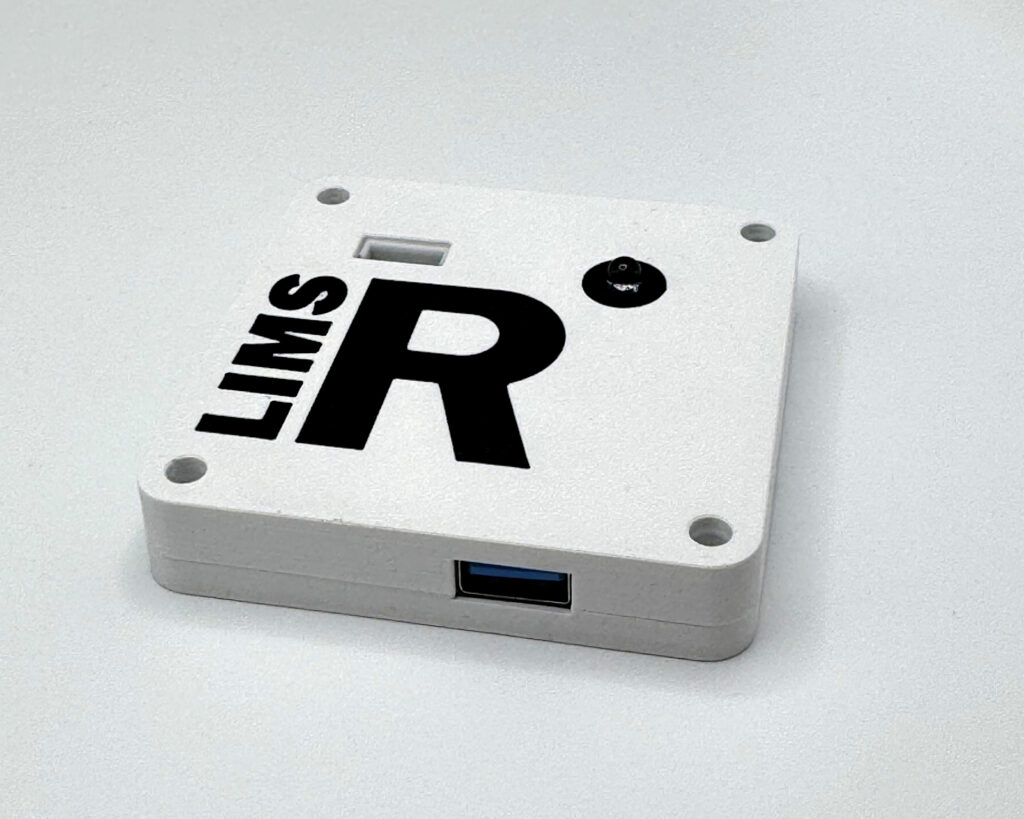

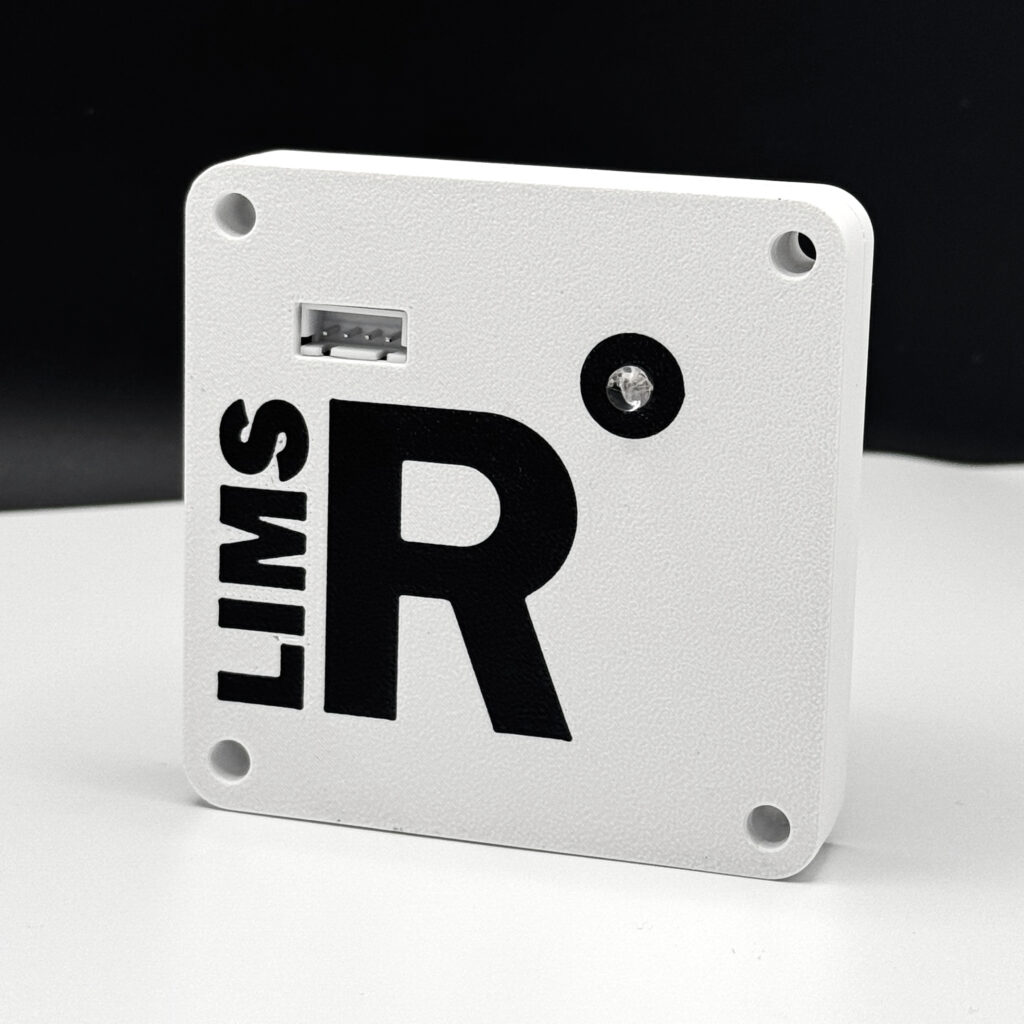

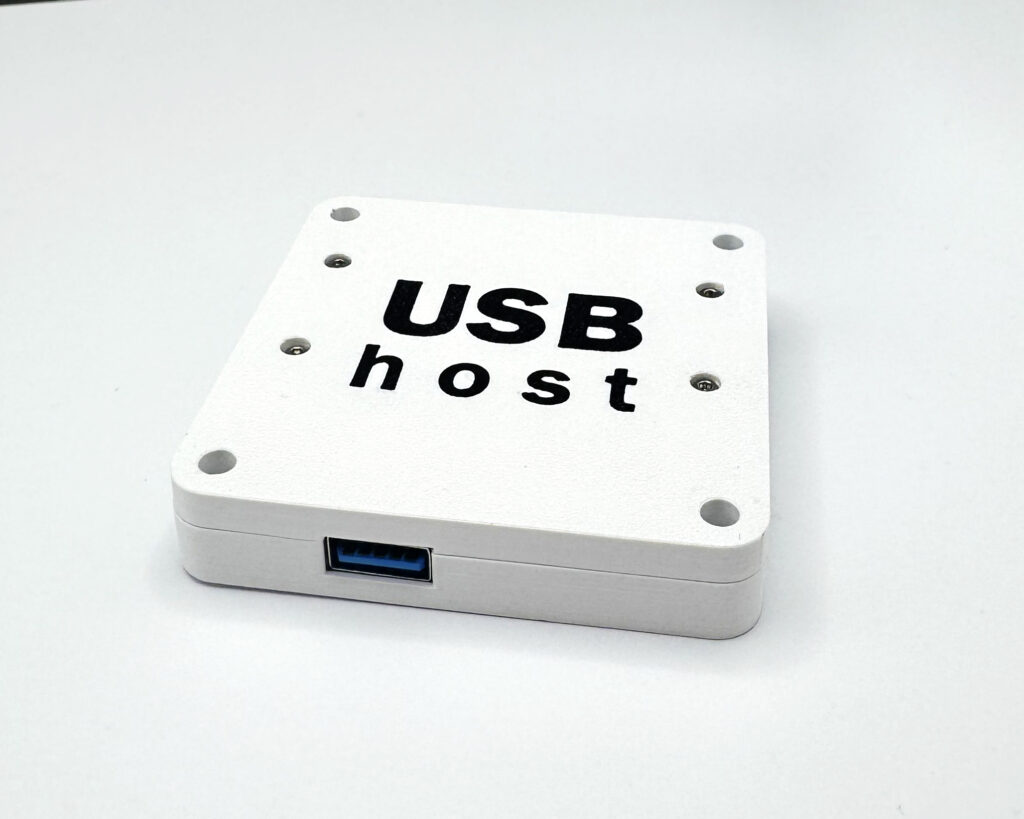

Конвертер (адаптер) для работы с промышленным / лабораторным оборудованием с интерфейсом USB с виртуальным COM портом (CDC-устройствами)
Артикул: —
Стоимость:
500 BYN + 20 % НДС + доставка
13 900 RUB + 0 % НДС
ОПИСАНИЕ
Данный конвертер используется для обмена данными с оборудованием, оснащенным USB портом с виртуальным COM-портом (последовательным портом) и любыми другими устройствами и конвертерами, работающими с UART.
Виртуальный COM порт поверх USB — это третий по распространенности порт в промышленном оборудовании (после RS232 и RS485), но из-за сложности устройства USB с такими устройствами крайне сложно работать на уровне микроконтроллеров, ПЛК и в других случаях низкоуровневого обмена данными. Конвертер R-LIMS USB host-UART адаптер решает эту проблему, не требуя при этом никаких действий для его аппаратной или программной настройки.
Не стоит путать данный конвертер с обычными USB-UART(TTL) конвертерами, т.к. в обычных конвертерах USB может принимать роль только роль USB DEVICE и подключаться только к ПК, имеющего роль HOST. При помощи таких обычных конвертеров невозможно настроить обмен данными с промышленным или лабораторным оборудованием, которое также работает в режиме USB DEVICE и тоже ожидает с другой стороны USB HOST, что не может обеспечить обычный USB-TTL конвертер.
В отличии от различных решение, поддерживающих работу в режиме USB host (типа Arduino USB HOST SHIELD, ESP32-S3, STM32 и других) — данный конвертер не требует абсолютно никакой настройки (кроме отправки параметров COM-порта) — просто подключаете и он начинает работать, а также позволяет работать не только с чистым COM портом (CDC-ACM), но и с различными распространенными чипами.

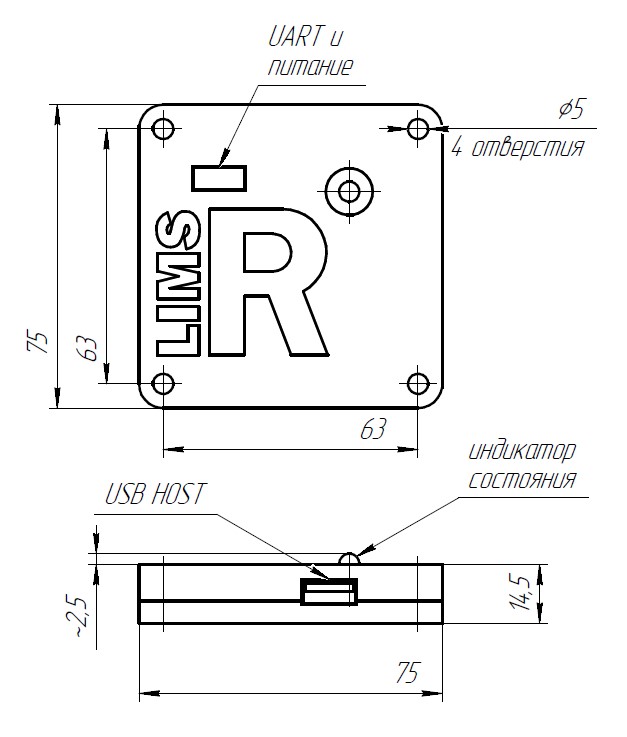

СХЕМА
СПЕЦИФИКАЦИИ
Характеристика
Значение
Роль конвертера при USB-подключении:
USB host
Количество USB устройств (USB Device), подключаемых к конвертеру:
1
Класс устройств, поддерживаемых конвертером:
CDC (Communications Device Class)
(с эмуляцией последовательного порта (Virtual COM Port))
Драйвера виртуальных COM-портов, поддерживаемые конвертером
Чистый драйвер COM-порта — CDC-ACM
Драйвера для чипов CH340/341, FT232RL, CP2102, PL2303
Питание конвертера:
5 В (разъем XH2.54);
собственное потребление — не более 600 мА в пике при загрузке, 200 мА — в среднем.
Порт для UART-интерфейса:
Уровни TTL — 3,3 В, разъем XH2.54
USB-порт
USB-A разъем
Список пинов (на штекере XH2.54):
+5В, GND, Tx, Rx
Индикация состояния:
RGB светодиод
Тип конвертера:
двунаправленный
Время загрузки после подачи питания:
30-60 секунд
Команды по UART к адаптеру:
— задание режима COM порта (скорость передачи данных, размер байта, контроль четности, длина стоп бита, вкл/откл режимов контроля потока (RTS/CTS, Xon/Xoff), вкл/откл готовности DTR/DSR);
— сброс параметров COM-порта;
— полная аппаратная перезагрузка конвертера;
Команды по UART от адаптера:
— уведомление о готовности адаптера после запуска принять параметры COM порта для USB host;
— подтверждение настройки USB host для COM порта;
— уведомление о подключении CDC-устройства;
— уведомление об отключении CDC-устройства.
Способ отправки / получение команд:
строка с ASCII символами
Комплектность:
— конвертер;
— руководство по эксплуатации;
— zip пакет.
Гарантия:
2 года с даты реализации
Габариты:
75 x 75 x 15 мм
